Granuladora de alto cizallamiento

Introducción a la granuladora de alto cizallamiento Todos los videos

Especificaciones Técnicas

Modelo	HLSG-10	HLSG-30	HLSG-50	HLSG-100	HLSG-200	HLSG-300	HLSG-400	HLSG-600	HLSG-800
Capacidad del contenedor	10L	30L	50L	100L	200L	300L	400L	600L	800L
Capacidad de trabajo	2-8L	6-24L	10-40L	20-80L	40-160L	60-240	100L-300L	150L-440L	200L-600L
Capacidad de alimentación del material(gravedad específica 0.5g/cm3)	1-4 kg/lote	3-12 kg/lote	8--20 kg/lote	15--40 kg/lote	30--80 kg/lote	30---120 kg/lote	50-150 kg/lote	75-220 kg/lote	100-300 kg/lote
Tiempo de operación	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 2 minutos (Aprox.) Granulación: 7-14 min/lote (Aprox.)	Mezcla: 4min (Aprox.) Granulación: 10-15min/batch (Aprox.)	Mezcla: 8min (Aprox.) Granulación: 15-20min/batch (Aprox.)	Mezcla: 8min (Aprox.) Granulación: 5-15min/batch (Aprox.)
Tamaño final de los gránulos	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. Φ0,14-Φ1,5mm(12 mesh-100 mesh)	Aprox. 0,10-Φ2.5mm
Motor impulsor	2.2KW 6 polos	3KW 6 polos	5.5KW 6 polos	7.5KW 6 polos	15KW 6 polos	18.5KW 6 polos	22KW 6 polos	30KW 6 polos	37KW 6 polos
Velocidad de rotación del impulsor (frecuencia variable)	50-500 RPM	25-500 RPM	25-500 RPM	30-250 RPM	30-260 RPM	30-220 RPM	20-200 RPM	20-200 RPM	20-200 RPM
Motor del cortador	0,75KW 2 polos	1,1KW 2 polos	1,5KW 2 polos	3KW 2 polos	4KW 2 polos	5.5KW 2 polos	7.5KW 2 polos	11KW 2 polos	11KW 2 polos
Velocidad de rotación del cortador (frecuencia variable)	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM	50-3000 RPM
Aire comprimido	0,15m3 0,7Mpa (suministrado por el usuario)	0,1,5m3 0,7Mpa (suministrado por el usuario)	0.3m3 0,7Mpa (suministrado por el usuario)	0.3m3 0,7Mpa (suministrado por el usuario)	0.3m3 0,7Mpa (suministrado por el usuario)	0.5m3 0,7Mpa (suministrado por el usuario)	0.5m3 0,7Mpa (suministrado por el usuario)	0.5m3 0,7Mpa (suministrado por el usuario)	0.6m3 0,7Mpa (suministrado por el usuario)
Conexión de agua de refrigeración	Φ8mm	Φ8mm	Φ8mm	Φ8mm	Φ10mm	Φ10mm	Φ10mm	Φ10mm	Φ12mm
Puerto de aire comprimido	Φ8mm	Φ8mm	Φ8mm	Φ8mm	Φ10mm	Φ10mm	Φ10mm	Φ10mm	Φ12mm
Dimensiones de la máquina (L×A×A)	1280×530×1320 mm	1500×550×1350 mm	1750×600×1620 mm	1760×600×1660 mm	2180×810×1950mm	2420×1060×2150mm	2420×1060×2150mm	2980×1200×2500mm	3180×1500×2800mm
Peso	350kg	450kg	600kg	800kg	1300kg	1500Kg	1800kg	2200kg	2700kg

Caracterísitcas

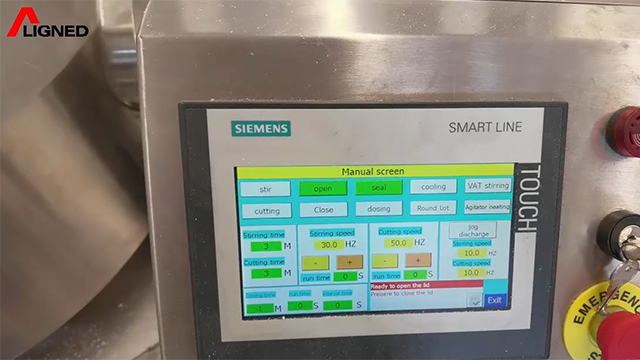

Integra un sistema PLC (con HMI opcional) para el control en modo manual y automático, así como la edición de datos del proceso.
El impulsor del agitador y el cortador emplean la frecuencia variable para regular la velocidad y controlar convenientemente del tamaño de los gránulos.
La cámara del eje giratorio está diseñada con sello de aire para evitar la adherencia del polvo y se limpia automáticamente
El contenedor cónico permite la mezcla uniforme de los materiales, y el líquido refrigerante que circula a través del revestimiento en el fondo del contenedor mantiene la temperatura y permite una mejor refrigeración que la refrigeración por aire, lo que mejora la calidad de los gránulos.
La tapa del contenedor se abre y se cierra automáticamente.

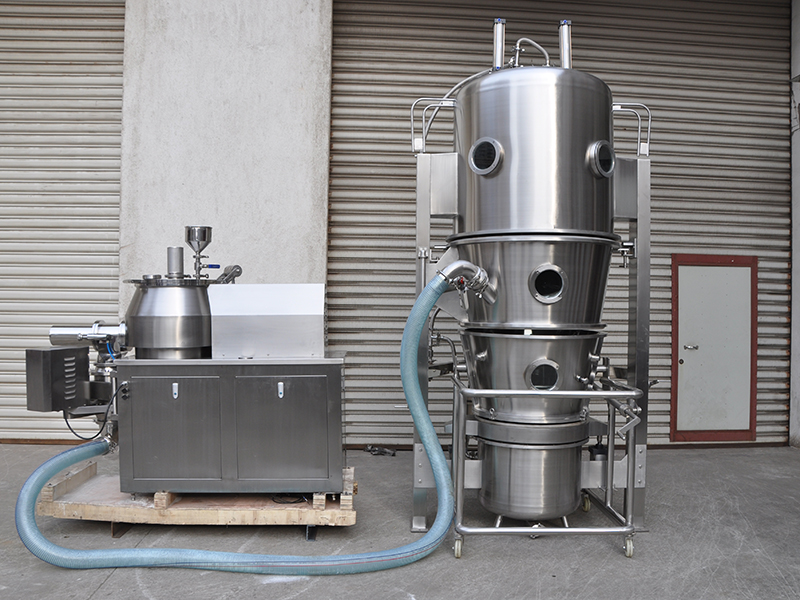

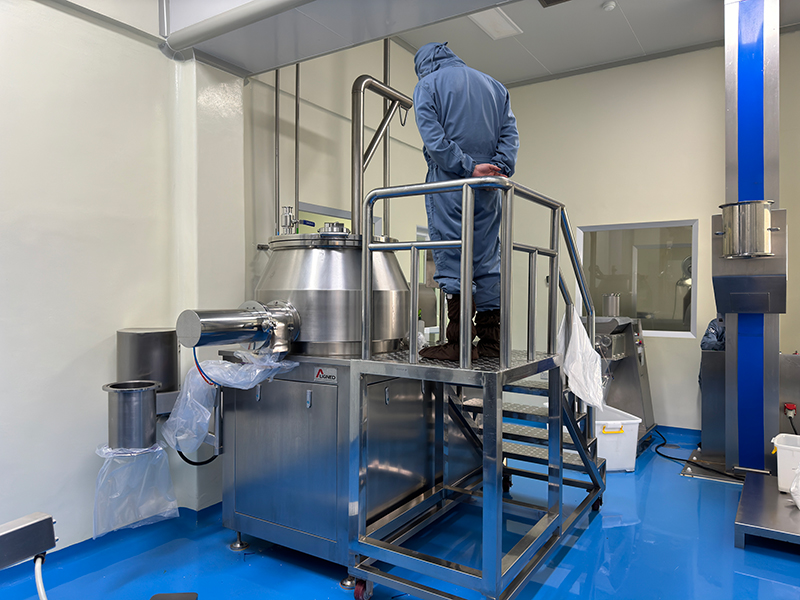

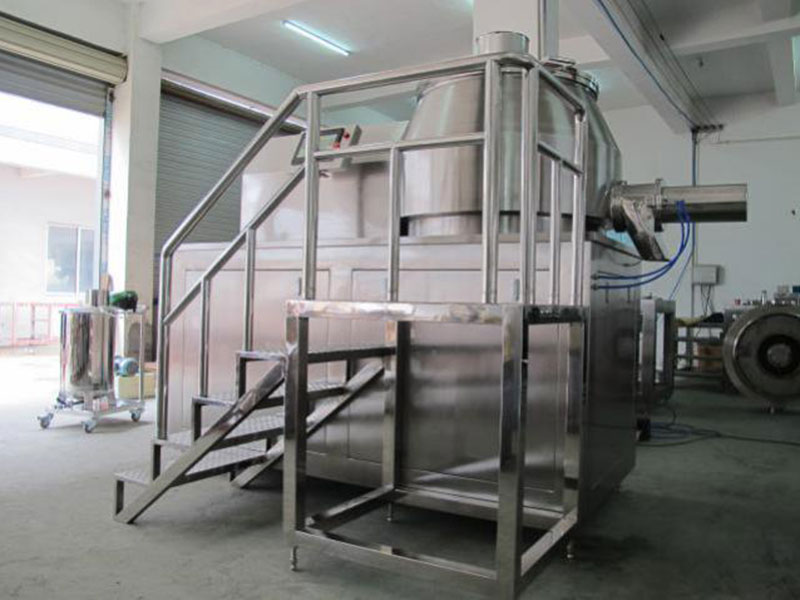

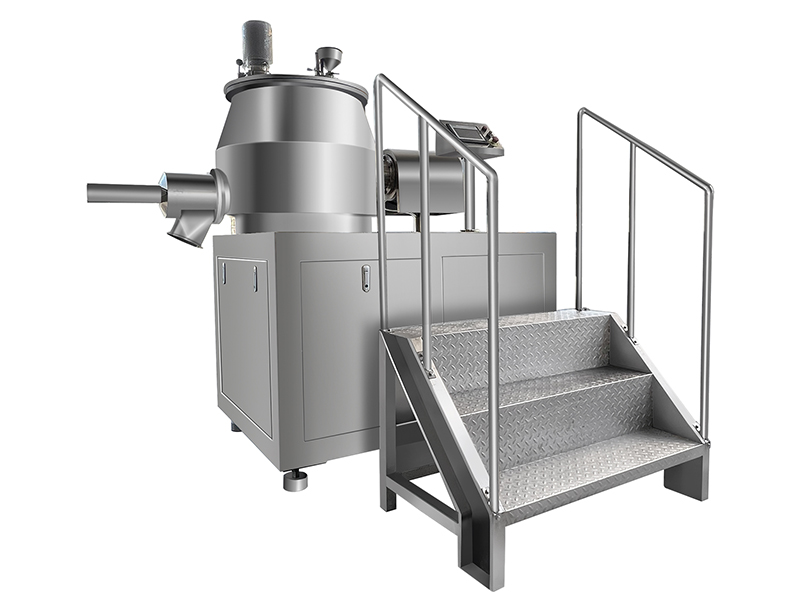

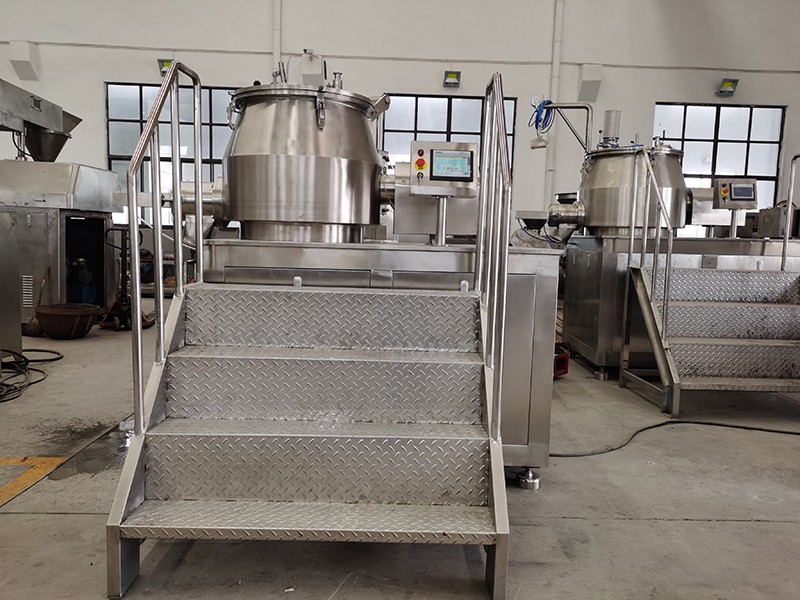

Esta granuladora en húmedo de gran tamaño cuenta con una escalera para una operación conveniente. Además, es compatible con los equipos de secado.
El sistema de elevación del impulsor facilita la limpieza del impulsor y del contenedor.
