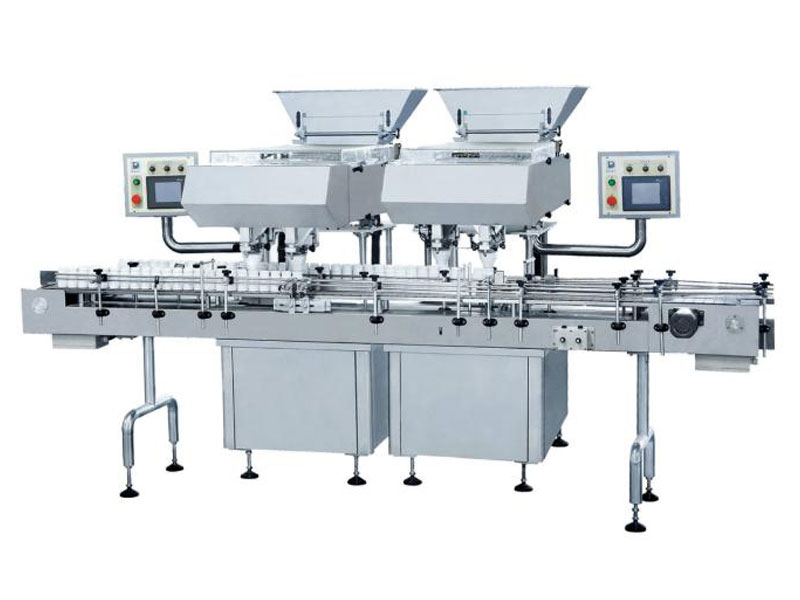

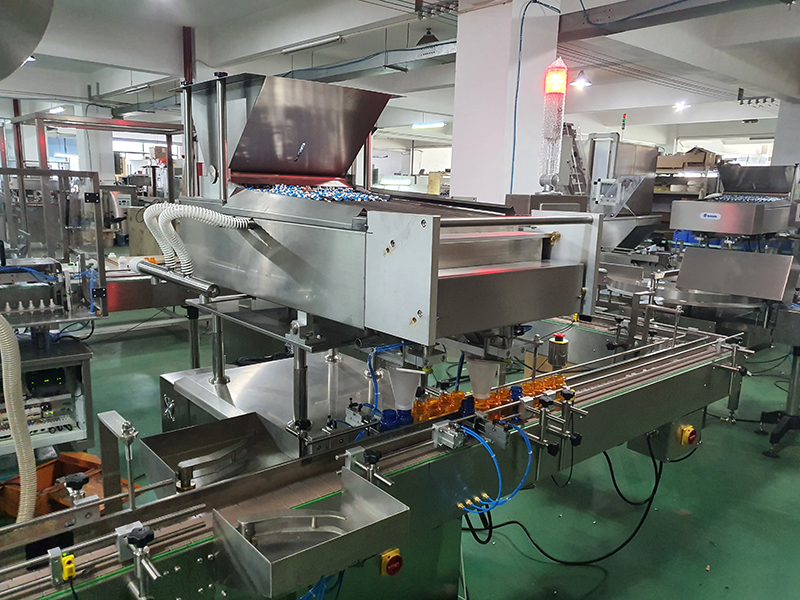

Consta de un cuerpo principal, un sistema de alimentación vibratoria, una unidad de conteo, un cilindro neumático, un sistema de válvula solenoide, un panel de control, una cinta transportadora y un sistema de detección de sensor fotoeléctrico. El proceso de conteo de alta velocidad está completamente controlado por el PLC, lo que garantiza la alta precisión.
Las partes de la contadora de comprimidos, como la tolva, la plataforma de entrega de material y los canales de conteo, se pueden desmontar fácilmente y sin necesidad de herramientas para efectuar una limpieza más rápida.
El sensor fotoeléctrico dispone de un sistema de detección para el conteo eficaz y preciso de las tabletas. La altura de llenado se puede ajustar para adaptarse a los diferentes contenedores con solo presionar el botón de elevación en el panel de control, lo que agiliza y simplifica la operación.
Especificaciones Técnicas
| Modelo | SL12 | SL16 | SL24 | SL32 |
| Canales vibratorios | 12 | 16 | 24 | 32 |
| Capacidad de producción (pastillas/hora) | 5,0000-260,000 | 60,000-350,000 | 80,000-500,000 | 100,000-600,000 |
| Rango de conteo | 15-9999 pzas |
| Tamaño de la píldora | Tableta: min. Ø3mm, max. Ø22mm Capsula: #00 - #5 |
| Diámetro del contenedor | Ø25- Ø75mm |
| Altura del contenedor | ≤240mm |
| Capacidad de la tolva | 40L | 40L*2 |
| Presión de aire comprimido | 0.4-0.6MPa |
| Consumo de aire (fuente de aire limpio) | 150L/min | 200L/min | 250L/min | 300L/min |
| Potencia total | 2.2kW | 2.5kW | 4.0kW | 4.5kW |
| Fuente de alimentación | Three-phase AC, 50-60HZ |
| Dimensión (L×An×Al) | 1200×1950×1800mm | 1300×1950×1800mm | 1650×1950×1800mm | 4000×2250×1850mm |
Caracterísitcas
- El contador utiliza tecnología avanzada de conteo infrarrojo con escaneo dinámico de 360 grados, lo que garantiza un conteo preciso sin puntos ciegos.
- El diseño modular permite el desmontaje sin herramientas de componentes clave como la tolva, la bandeja de alimentación, el canal de conteo óptico y la placa de válvula, lo que hace que la limpieza y el mantenimiento sean rápidos y eficientes.

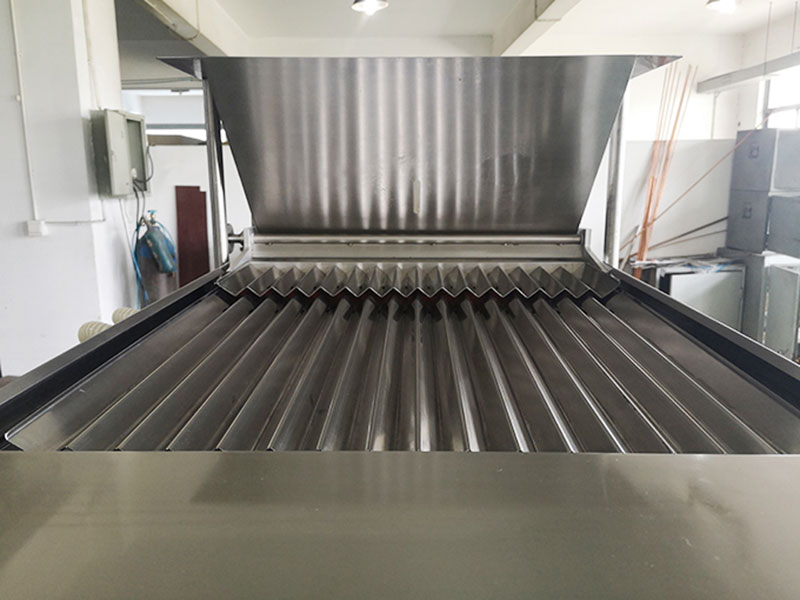

- Un alimentador de vibración electromagnética garantiza una alimentación suave y una separación precisa de las tabletas con alta estabilidad y bajo nivel de ruido, evitando el apilamiento y manteniendo la precisión del conteo.
- Cuenta con una alta automatización, controlada por un sistema PLC de alta velocidad con una interfaz intuitiva. La altura de la estación de llenado es ajustable para adaptarse a varios tamaños de contenedores.

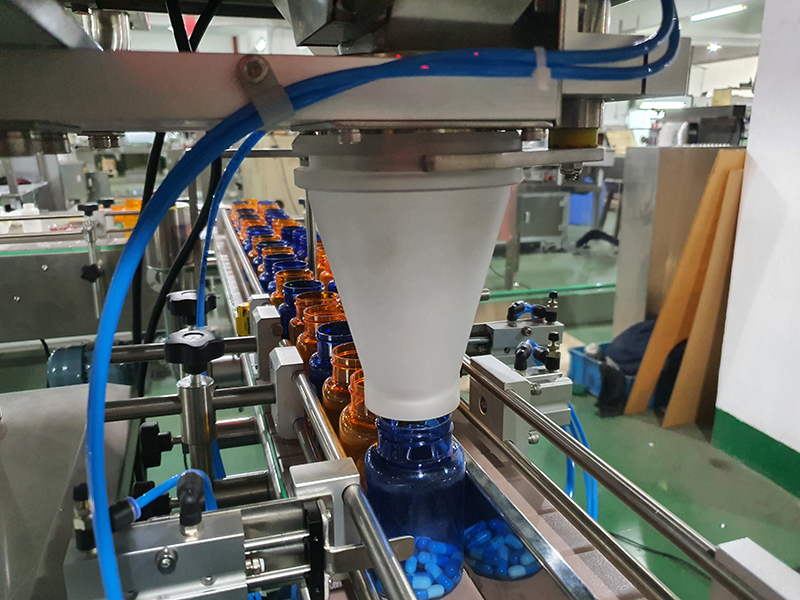

- Los sensores fotoeléctricos integrados garantizan que las botellas se coloquen correctamente antes del llenado, lo que reduce el riesgo de derrames y permite un funcionamiento seguro.
- La capacidad de cambio rápido permite ajustes rápidos para adaptarse a diferentes productos y especificaciones de contenedores, lo que minimiza el tiempo de inactividad y maximiza la eficiencia.
